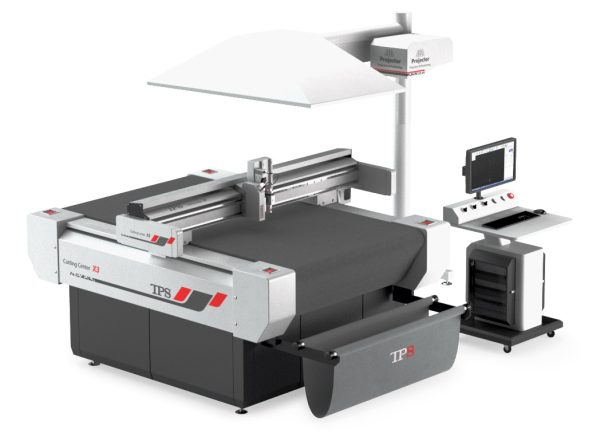

Конвейерный режущий плоттер (каттер) TPS X3

Name: TPS X3
Brand: ЦМИК Инжиниринг
Price: 4610966 RUB
Availability: InStock

Цифровой раскройный комплекс X3 использует профессиональное программное обеспечение САМ для резки с функциями компенсации неровностей стола, автоматического определения кромок и позиционирования, предотвращения засечек, многозадачной и многопозиционной цикличной резки, Small Vision, Large Vision, позиционирования проекции, лазерного позиционирования.

1300x1300 мм

Рабочая зона

от 2 528 662 ₽

Запрос КП

Конвейерный режущий плоттер (каттер) TPS X3

Ключевые особенности
каттера TPS X3

Конвейерная система подачи материала

Стол резака представляет собой ленту, которая образует замкнутую петлю вокруг шкивов, поэтому она может постоянно вращаться, обеспечивая непрерывную автоматическую подачу материала и делая длину резки практически неограниченной.

Модуль подачи материала с рулона

Механизм для плавной подачи рулонных материалов, предназначенный для повышения общей эффективности резки. Конвейерная лента безупречно сочетается с модулем подачи для оптимизации производства.

Функция компенсации высоты стола

Поверхность стола промеряется высокоточным датчиком замера высоты. Неровности корректируются в реальном времени с помощью программного обеспечения, чтобы избежать не постоянной глубины реза, вызванной неровностями стола. Датчик обеспечивает идеальный результат резки.

Держатель материала

Простой держатель материала используемый для сбора свободного отрезанного материала, который помогает быстро отделить готовую продукцию от обрезков.

Место для хранение инструментов

В удобном отсеке для инструментов могут храниться часто используемые инструменты и режущие головки для удобства быстрой замены.

Вакуумный стол

Высокопрочный сотовый алюминиевый стол с независимой вакуумной системой, хорошей плоскостностью и без деформаций. Конвейерная лента изготовлена из прочного фетра толщиной 4 мм с хорошей проницаемостью, износостойкостью и длительным сроком службы. Каттер оснащен вакуумным насосом для обеспечения прижима материала во время резки.

Механизм защиты от столкновений

Цифровой режущий плоттер TPS оснащен механическим механизмом предотвращения столкновений вкупе с оптическими датчиками наличия препятствий, чтобы избежать повреждения устройства и травм персонала во время высокоскоростной работы.

Функция предотвращения засечек

Встроенная функция для избежания засечек при резке внутренних углов. С ней резка контуров становится максимально точной.

Программное обеспечение TPS

Профессиональное программное обеспечение CAM собственной разработки для резки с функцией компенсации неровностей стола, автоматического определения кромок и позиционирования, предотвращение засечек, многозадачной и многопозиционной цикличной резки, позиционирования проекции.

Опциональные возможности
и инструменты каттера TPS X3

Модуль

Универсальный модуль (UM)

Предназначен для установки различного типа инструментов, конструкция модуля позволяет быстро устанавливать и менять необходимый для работы инструмент.

Модуль

Фрезерный модуль 350W (RM350)

Фрезерный модуль с высокочастотным шпинделем, производство Япония. В комплект входит система вакуумной очистки. Мощность двигателя 350 Вт, 60 000 об/мин. предназначен для резки листового ПВХ, акрила, полистерола, композитных панелей, алюминия, МДФ, ABS-плит и других твердых материалов.

Модуль

Фрезерный модуль 1000W (RM1000)

Фрезерный модуль с высокочастотным шпинделем, производство Германия. В комплект входит система вакуумной очистки. Мощность двигателя 1 кВт, 60 000 об/мин. предназначен для резки листового ПВХ, акрила, полистерола, композитных панелей, алюминия, МДФ, ABS-плит и других твердых материалов.

Модуль

Фрезерный модуль 1800W (RM1800)

Фрезерный модуль с высокочастотным шпинделем, производство Китай. В комплект входит система вакуумной очистки. Мощность двигателя 1.8 кВт, 60 000 об/мин и предназначен для резки листового ПВХ, акрила, полистерола, композитных панелей, алюминия, МДФ, ABS-плит и других твердых материалов. Мощный двигатель позволяет с более высокой скоростью обрабатывать твердые материалы такие как акрил, композитные панели, алюминий. В отличие от других фрезерных модулей, данная модель имеет удобную систему смены фрез: извлечение и установка фрезы происходят без использования дополнительных инструментов.

Опция

Функция компенсации высоты стола (HD)

Опция

Станция оператора (OS)

Мобильная компьютерная станция делает управление резаком более эргономичным и доступным. На станции также имеется кнопка аварийной остановки и держатели для насадок.

Опция

Устройство калибровки (CD)

Быстрая и простая система автоматической калибровки инструмента использует волоконно-оптический датчик для точного определения установленного инструмента, что значительно повышает эффективность калибровки.

Опция

CCD камера (ССDС)

Считывает регистрационные метки для точной контурной резки, программное обеспечение учитывает и компенсирует расхождение реального отпечатка от цифрового макета.

Опция

Верхняя камера (TC)

Камера снимает весь стол, позволяет быстрее считывать метки. Особенно эффективна, когда материал установлен на стол не ровно. Сокращает время старта резки, что увеличивает производительность.

Опция

Стенд с проектором (PS)

Проецирует контур резки, позволяя оператору быстро визуализировать место установки материала на столе. Эффективно при работе с материалами нестандартной формы – кожа, обрезки материала, заготовки требующие доработки. Позволяет разделить стол на две части, чтобы делать выкладку материала на свободной части стола, пока на другой выполняется резка.

Инструмент Осциллирующий Электрический (EOT)

Электрический осциллирующий инструмент отлично справляется с резкой композитных материалов, кожи, гофрированной бумаги и тканого полотна.

Инструмент Осциллирующий Пневматический (POT)

Мощный осциллирующий инструмент с увеличенным ходом для резки прочных и плотных материалов.

Инструмент режущее колесо (WCT)

Этот инструмент предназначен для резки широкого спектра гибких материалов, таких как УФ-ткань, углеродная ткань, стеклоткань, текстиль и др.

Инструмент Тангенциальный нож (DKT)

Идеальный инструмент для сквозной резки материала на высокой скорости.

Инструмент Kiss Cut (KCT)

Этот инструмент предназначен для точной глубины, идеально подходит для резки всех видов наклеек, винила, инженерной светоотражающей пленки и многого другого.

Инструмент V-Cut (VCT)

Инструмент V-Cut идеально подходит для изготовления сложных структурных конструкций из многослойных картонных сендвич-панелей.

Инструмент Маркер (PPT)

Инструмент для точной маркировки/разметки материалов, включая ткань, кожу, резину и тефлон. Перо для черчения используется для нанесения сборочных меток, линейных символов и текста.

Ширина рабочей зоны: 1300x1300 мм
Потребляемая мощность: 2,5 кВт
Мощность вакуумного насоса: 7.5/8.6кВт
Напряжение: 380V, 3 фазы
Максимальная толщина носителя: 35 мм
Высота портала: 60 мм
Максимальная скорость обработки: 72 м/мин
Вес нетто: 1200 кг
Размеры: 2500x1970x1700
